KL系列道閘是我公司經過精心設計并制作的一款能夠適應現代“安全、快捷、高效、高質”管理
的新一代的數字道閘；媒體的傳播力與媒體的生活屬性息息相關，越貼近生活者，越造福生活者，他
們就越易受關注，道閘媒體正是我們?yōu)檐囍�、社區百姓與廣告主架設的信息橋梁。其高標準、高質量
、高集成化的特性，時尚潮流的外觀形象，及其獨特地顏色視覺魅力，給人一種尊貴高雅、爽心悅目
的感覺，使得與其搭配起來更加具有相得益彰的效果，是停車場，酒店，學校，花園別墅小區，企事
業單位等場合的配套首選。
一、機械特性：
1、機箱結實耐用、防水，可適用戶外環境下使用；
2、采用一體化機芯，全模具量化生產制作，大大提高產品穩定性，確保道閘的運行精度；
3、采用精密的四連桿機構，使閘桿做緩起暫停無沖擊的快速平穩動作，有效減輕閘桿抖動，減輕電
機負荷，延長道閘的使用壽命；
4、60W一體化渦輪蝸桿傳動減速異步電機，傳動平穩，噪音低，結構緊湊，能實現自鎖，堵轉時無沖
擊，保護控制器，延長控制器使用壽命；
5、手動鎖閘機構，停電時可通過機箱側面搖把自動起落閘桿，不受限制。
二、電氣特性：
1、系統集成度高，功能強大；
2、采用升降超時保護，電機不會過熱保護，可全天候運行，防止閘機非正常損壞；
3、采用霍爾感應裝置進行限位感應控制，非接觸工作，永不磨損偏移；
4、采用原裝進口的大功率繼電器，確保道閘可靠運行；
5、采用原裝進口的光電隔離保護電路，確保信號完整和抗強干擾；
6、集成高性能百萬組學習碼的無線遙控接收模塊，確保操作的穩定性；
7、采用獨有的滅弧處理電路，確保控制板的使用壽命；
8、采用原裝進口磁芯的變壓器，在戶外潮雜環境下的穩定工作；
9、集光、電、機械控制于一體，操作靈活、方便，使用安全、可靠。
三、安全特性：
1、遇阻反彈（壓力電波防砸）：閘桿在下落過程中，若遇到外力阻擋后，便會自動起桿，減免因失
誤帶來的損傷；
2、地感防砸：閘桿在下落過程中，如接收到地感信號后，便會自動起桿，觸發期間不落桿，待地感
信號恢復后，閘桿自動下落，確保安全；
3、開優先防砸：閘桿在下落過程中，若遇緊急情況，無論是在開閘或關閘運行狀態，只要接收到開
閘信號，閘桿便會執行開閘動作；
4、防砸膠條防砸：閘桿上配帶有橡膠膠條，可以減輕因為意外而造成的損失。
一、性能特點：
1、電機采用60W功率，節能省電,電機自帶風扇，防止電機過熱保護，可以24小時不停高速運轉；
2、采用2根到4根彈簧，桿長受力調節范圍大，彈簧不容易斷裂；
3、50型減速機橫向安裝，63型采用雙油封結構，杜絕漏油現象發生。
二、技術參數：
工作電壓 220V+10%/50HZ
電機功率 60W
使用環境溫度 -30℃～80℃
相對濕度 ≤95%
道閘桿長度 可依現場實際情況定制
抬桿時間 一般為1.5～6S
閘桿中心離地高度 890mm
遙控距離 ≤40m
防護等級 IP44
輸入接口 +12V電平信號或大于100ms的脈沖信號；驅動電流小于10mA
外觀尺寸 355mm×280mm×1050mm

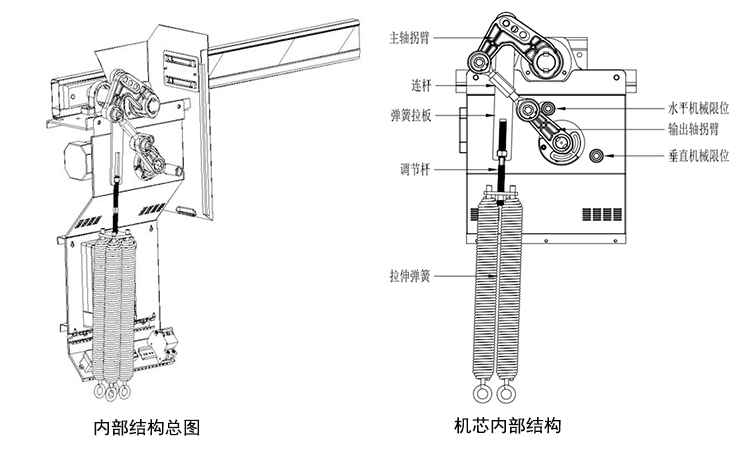

其內部結構是渦輪蝸桿傳動帶動減速器輸出軸運轉，通過平面四桿機構原理，將運動傳遞到主
軸，并依靠改變感應磁鐵的位置，精確的定位閘桿在運行過程中的水平，垂直極限位置，從而實現
對閘桿的控制。（詳細說明，參見圖示）：

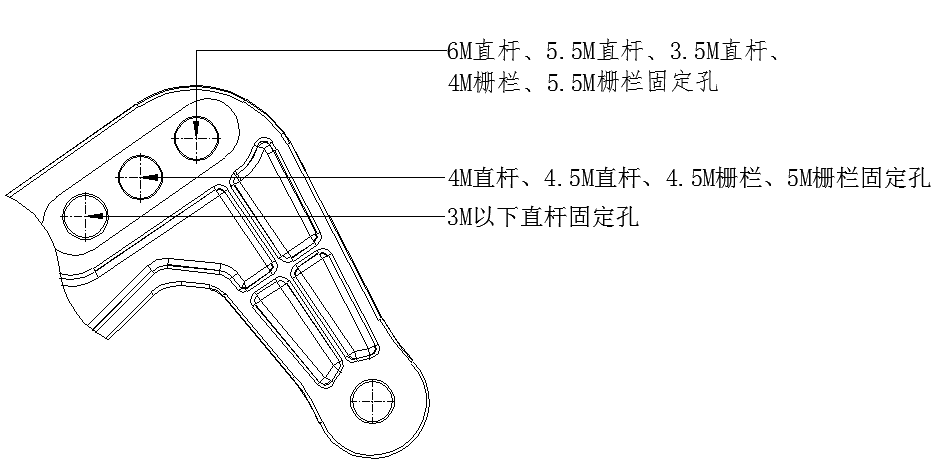

彈簧掛孔說明:
道閘內部安裝有平衡拉伸彈簧，在調試安裝的過程中，可以根據閘桿的長度（6m,5m,4m,3m等）
來改變彈簧掛孔與主軸之間力臂大小，來改變彈簧的受力大小，使道閘達到平衡而無需更換彈簧。
（彈簧的掛孔，如圖所示）：
（彈簧掛孔示意圖）
當桿長發生改變時，按圖示重新調節彈簧的掛孔即可
